انواع خطوط لوله که هر مهندس نفت و گاز باید آنها را بشناسد

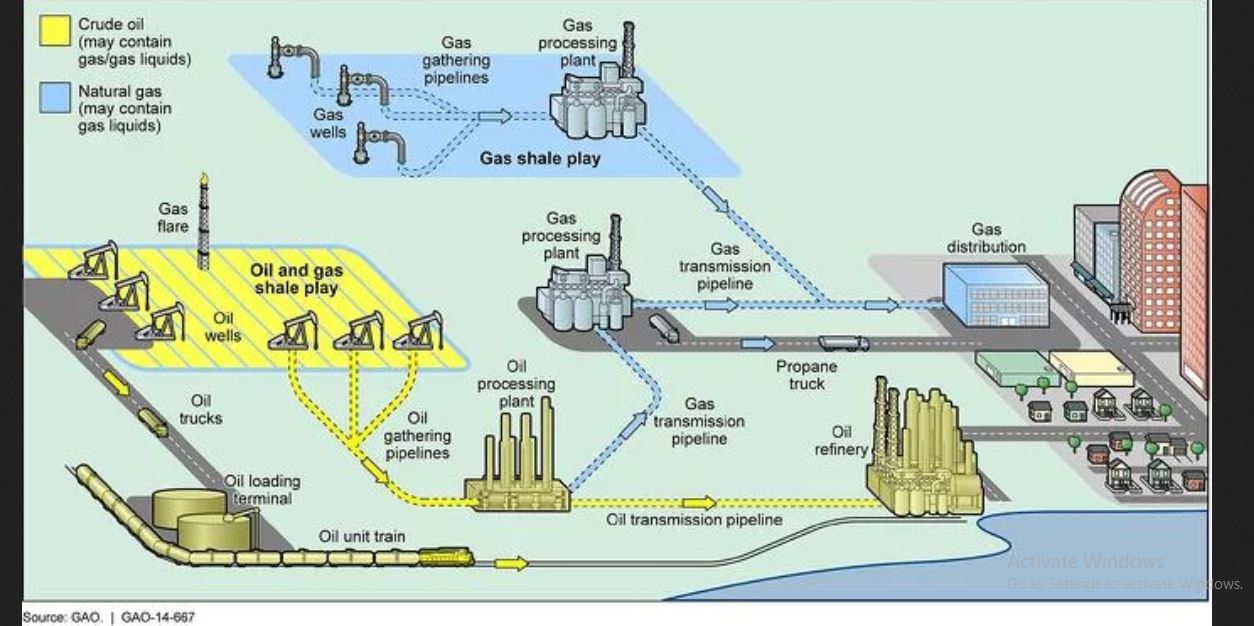

انواع خطوط لوله

انواع خطوط لوله مورد استفاده در صنعت نفت و گاز با توجه به عوامل مختلفی از جمله ” سیالی ” که باید حمل شود

مرحله تحویل و اینکه آیا بخشی از بخش بالادست ، میان رده یا پایین دستی است ، متفاوت است.

خط های لوله برای چه مواردی مناسب هستند؟

– خط های لوله ، برای جمع آوری در انتقال نفت یا فرآورده های گازی از منبع به کارخانه های فرآوری یا مخازن ذخیره سازی استفاده می شوند.

آن ها معمولاً توسط “Flowlines” تغذیه می شوند و هر کدام به چاه های جداگانه در زمین متصل هستند.

علاوه بر این ، لوله های subsea که برای جمع آوری محصول از سکوهای انتقال عمیق استفاده می شوند در این دسته قرار می گیرند.

محصولات که از طریق خطوط لوله جمع آوری می شود شامل موارد زیر است.

گاز طبیعی

نفت خام (یا ترکیبی از این ۲ محصول)

مایعات گاز طبیعی مانند اتان ، بوتان و پروپان

در خط لوله جمع آوری ، معمولاً گاز خام با فشارهایی تقریباً ۷۱۵ psi جمع  آوری می شود.

طول خطوط جمع اوری چه مقداری می باشد؟

– در مقایسه با سایر خطوط لوله ، طول این گروه نسبتاً کوتاه است ( تقریباً با طول ۲۰۰ متر).

آنها معمولاً بسیار کوچکتر از خطوط انتقال ، معمولاً کمتر از ۱۸ اینچ قطر دارند (اما برای نفت خام معمولاً ۲ – ۸ ” است) ، با این حال ، در تحولات اخیر در تولید ، شاهد هستیم خطوط جمع آوری با قطرهایی به بزرگی ۲۰″ نیز استفاده می شود.

آیا جمع آوری خطوط لوله تنظیم شده است؟

– خطوط لوله جمع آوری مشمول تنظیم مقررات در مناطق متوسط ​​و به شدت پرجمعیت است

اما در مناطق روستایی تاثیر کمتری دارد.

با توسعه مناطق پرجمعیت جدید ، آنها اغلب در این مناطق با هم همپوشانی دارند و مشکلات ایمنی بالقوه ایجاد می کنند.

بنابراین ، در سال ۲۰۰۶ PHMSA (اداره ایمنی خط لوله و مواد خطرناک) تعریف مقررات را برای پوشش خطوط لوله انتقال گاز در مناطق روستایی در فاصله از مناطق خاص (منطقه غیر منتظره حساس) تعریف کرد.

تعریف خاص ، منطقه ای است که شامل یک منبع آب آشامیدنی یا منطقه منبع زیست محیطی است

که به طور غیرمعمول نسبت به آسیب های محیطی از انتشار خط لوله مایع خطرناک حساس است.


لوله های انتقال برای چه مواردی مناسب هستند؟

– خطوط انتقال ، برای انتقال نفت خام ، NGL ، گاز طبیعی و محصولات تصفیه شده برای مسافت های طولانی در سراسر شهرها ، کشورها و قاره ها استفاده می شود.

آنها برای انتقال محصول از مناطق تولیدی به مراکز توزیع استفاده می شوند

خطوط انتقال با فشار بالا کار می کنند ، از ۲۰۰ تا ۱۲۰۰ psi ، با هر خط انتقال با استفاده از ایستگاه های کمپرسور (برای خطوط گاز) و ایستگاه های پمپ (برای نفت خام و محصولات مایع).

چه عواملی باعث خرابی در خطوط انتقال می شود؟

– دلایل معمولی برای خرابی خطوط انتقال شامل خرابی درز لوله ، خوردگی ، خرابی مواد و جوشکاری معیوب است.

طول انواع خطوط لوله خط لوله انتقال چه اندازه است؟

– این لوله های بزرگ تا قطر ۴۲ اینچ مورد استفاده قرار می گیرند.

لوله های توزیع برای چه مواردی مناسب هستند؟

– خطوط لوله توزیع سیستمی متشکل از خطوط “اصلی” و “خدماتی” است که توسط شرکتهای توزیع استفاده می شود.

آنها با هم گاز طبیعی را به محلات ، خانه ها و مشاغل مورد نیاز تحویل می دهند.

خطوط لوله اصلی

– خطوط انتقال توزیع طبقه بندی شده به عنوان “اصلی” بین خطوط انتقال فشار بالا و خطوط خدمات کم فشار است. مواد مورد استفاده در این لوله ها شامل فولاد ، چدن ، پلاستیک و مس است.

فشارها بطور قابل ملاحظه ای متفاوت هستند و تقریباً در حدود ۲۰۰psi بالا می روند.

خطوط لوله خدماتی

– خطوط لوله خدماتی به یک متر متصل می شوند و گاز طبیعی را به مشتریان اختصاص می دهند.

مواد مورد استفاده در لوله های خدمات شامل پلاستیک ، فولاد یا مس است. فشار گاز در این لوله ها در حدود کمتر از ۶psi است.

خط لوله انتقال گاز چقدر است؟

– خطوط توزیع “Mains” از اندازه کوچک تا متوسط ​​(از قطر ۲ تا ۲۴ “) هستند.

خطوط لوله “خدماتی” از لوله های باریک (معمولاً کمتر از قطر ۲ “) استفاده می کنند.

FLOWLINES

در یک میدان نفتی که به طور فعال تولید نفت صورت می گیرد ، خطوط جریان به یک چاهک های تنها وصل می شوند.

هدف آنها انتقال کالای خام از چاه به خطوط تجمع است.

آنها مخلوطی از روغن ، گاز ، آب و ماسه را در خود حمل می کنند و به طور معمول اندازه آنها بیش از ۱۲ اینچ نیست.

اهمیت نگهداری از خطوط جریان

– خطوط لوله مستعد ابتلا به نشت متان هستند و طبق گفته EPA (آژانس حفاظت از محیط زیست) در ایالات متحده ، آنها یکی از بزرگترین منابع تولید گازهای گلخانه ای در صنعت گاز هستند EPA توصیه می کند

سالانه خطوط جریان را برای کاهش تلفات بنزین چک کنید.

نگهداری منظم به جلوگیری از افزایش نشت حجم در طول زمان کمک می کند.

لوله های فیدر

انواع خطوط لوله فیدر برای انتقال محصول از امکانات پردازش و مخازن ذخیره سازی به خطوط انتقال از راه دور استفاده می شود.

این محصولات ممکن است نفت خام ، گاز طبیعی یا مایعات گاز طبیعی باشد.

خطوط فیدر به طور معمول از ۶ تا ۱۲ اینچ قطر هستند.

چه دستگاه های در محل برای ساخت و نگهداری خطوط لوله وجود دارد؟

– از دستگاه های قابل حمل ذکر شده در زیر می توان برای پروژه هایی مانند:

بازگرداندن سطوح آب بندی بر روی فلنج های آسیب دیده

برش و ماسوره (برای آماده سازی جوش فلنج)

ضربه زدن به یک خط زنده برای اضافه کردن بخش های اضافی اشاره کرد.
